Kapasitor secara dasar adalah dua pelat logam paralel yang dipisahkan oleh sebuah insulator. Insulator ini dinamakan dielectric.
Tipe kapasitor disebut sesuai bahan dielektrik-nya. Kita punya keramik, mika, polyester, kapasitor kertas udara, dll.
Kapasitor dapat di charge dan menyimpan listrik, sama dengan aki mobil. Hal ini bisa berbahaya jika kapasitor di isi dengan tegangan tinggi. Bila perlu, kapasitor berisi tegangan tinggi harus di buang muatan listriknya melalui sebuah resistor untuk membatasi arus listrik yang dibuang. Arus DC tidak dapat melalui kapasitor karena dielektrik merupakan rangkaian yang terbuka.
Kapasitor memiliki banyak bentuk dan ukuran dan biasanya ditandai dengan sebuah nilai. Nilainya diukur dalam satuan Farad. Nilai dalam Farad tidak umum. Kebanyakan nilai kapasitor diukur dalam microfarad, nanofarad atau picofarad.
Kapasitor sering ditandai dengan tegangan kerja maksimum-nya. Tegangan yang lewat melalui kaki terminalnya tidak boleh melebihi nilai tersebut. Boleh jika menggunakan tegangan dibawah nilai maksimumnya.
Beberapa kapasitor seperti elektrolit dan tantalum memiliki polaritas. Hal ini berarti harus di pasang dengan benar. Kapasitor jenis ini ditandai untuk menunjukkan polaritas-nya.

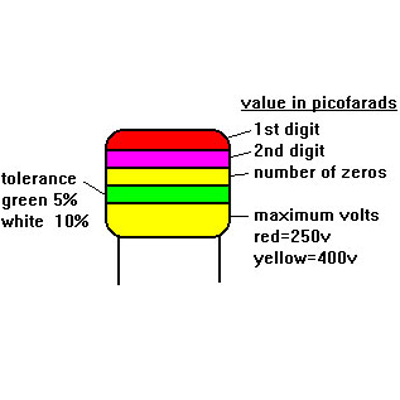

Beberapa nilai di indikasikan dengan kode warna sama dengan resistor. Yang dapat membingungkan.
Kapasitor 2200pf akan memiliki tiga garis berwarna merah. Ke-tiga garis merah ini akan dijadikan satu menjadi satu garis merah yang lebar.
Beberapa nilai ditandai dalam picofarad dengan menggunakan tiga digit angka. Dua digit pertama adalah nomor dasar dan digit ke-tiga adalah faktor perkalian-nya.
Sebagai contoh, 102 adalah 1000 pF dan 104 adalah 100,000 pF = 100 nF = 0.1 uF.
Untuk menjumlahkan total nilai dari kapasitor jika dihubungkan secara paralel (dihubungkan berhadapan satu dengan lainnya) nilai totalnya adalah di jumlahkan. Untuk menemukan total nilai jika dihubungkan secara seri (dihubungkan sejajar satu dengan lainnya) maka rumus ini yang digunakan: 1/C total =1/C1 + 1/C2 + 1/C3.. dan seterusnya.
Kapasitor variabel adalah jenis kapasitor dimana nilainya bisa diatur dengan mengontrol jumlah gesekan dari pelat atau jarak kedua pelat tersebut.
Ada jenis diode yang dinamakan diode Varicap dengan karakteristik yang sama.
